GAXETA 3" x 3.1/2" x 5/16"CH014 TPU

VHP:
CMC: 3600
APC:
PK:
Parker:
Medidas(mm): 76,20 x 88,90 x 7,94

DESCRIÇÃO DO PRODUTO

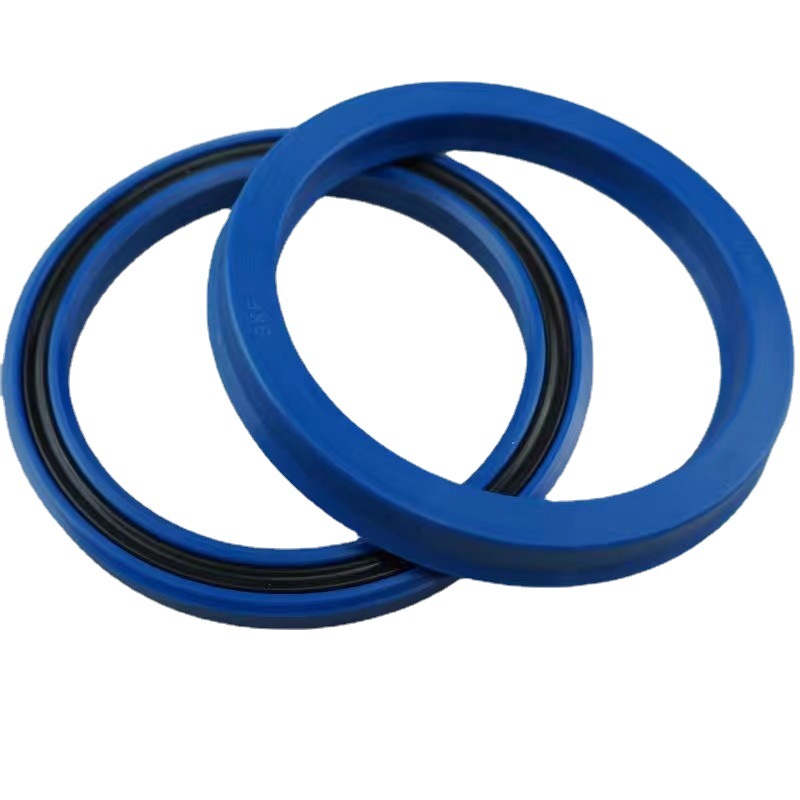

O CH014 é uma vedação combinada composta por um anel O-ring e uma vedação tipo U-ring.

O O-ring garante a pré-carga necessária em condições de baixa pressão ou vácuo. A pressão do sistema é transmitida ao lábio de vedação do U-ring através do O-ring, fazendo com que o U-ring aumente sua capacidade de vedação conforme a pressão do sistema cresce.

O desempenho da vedação é praticamente independente das variações de temperatura. Além disso, quando ocorre certo desgaste do U-ring, o O-ring atua de forma compensatória, ajudando a manter a eficiência da vedação.

VANTAGENS

• Boa resistência ao desgaste.
• Insensível a vibrações e picos de pressão.
• Excelente vedação em condições sem carga ou em baixas temperaturas.
• Adequado para ambientes de trabalho severos.
• Fácil instalação.
• Compensação automática do desgaste através do O-ring.
• Excelente desempenho em aplicações hidráulicas de média e alta pressão.

PARÂMETROS TÉCNICOS

Pressão: ≤ 32 MPa

Quando a pressão for superior a 20 MPa, recomenda-se a utilização de um anel de retenção (backup ring).

Temperatura: -30°C a +80°C

Velocidade: Movimento alternado (reciprocante) ≤ 0,8 m/s

FLUIDOS COMPATÍVEIS

• Fluidos à base de petróleo.
• Emulsões.
• Fluidos hidráulicos biodegradáveis (bio-óleos).

INSTALAÇÃO

Para garantir que a vedação não seja danificada durante a montagem, a instalação deve ser realizada rigorosamente de acordo com as especificações e procedimentos recomendados para vedadores.

PRINCÍPIO DE FUNCIONAMENTO

1. Em baixa pressão ou vácuo, o O-ring fornece a força inicial de vedação.
2. Com o aumento da pressão do sistema, essa pressão é transferida ao U-ring.
3. O U-ring expande sua área de contato e aumenta a eficiência da vedação.
4. Em caso de desgaste parcial do U-ring, o O-ring continua exercendo compensação, prolongando a vida útil do conjunto.

APLICAÇÕES TÍPICAS

• Cilindros hidráulicos.
• Equipamentos móveis.
• Máquinas industriais.
• Sistemas hidráulicos sujeitos a vibrações e picos de pressão.
• Aplicações onde é necessária alta confiabilidade de vedação em movimentos alternados.
