GAXETA 3.3/4" x 4.1/2" x 3/8" STD/511 PU

VHP:10170
APC: 1638
CMC: 3114
PK: 1112
 37503750
Medidas em mm: 95,25x114,30x9,53

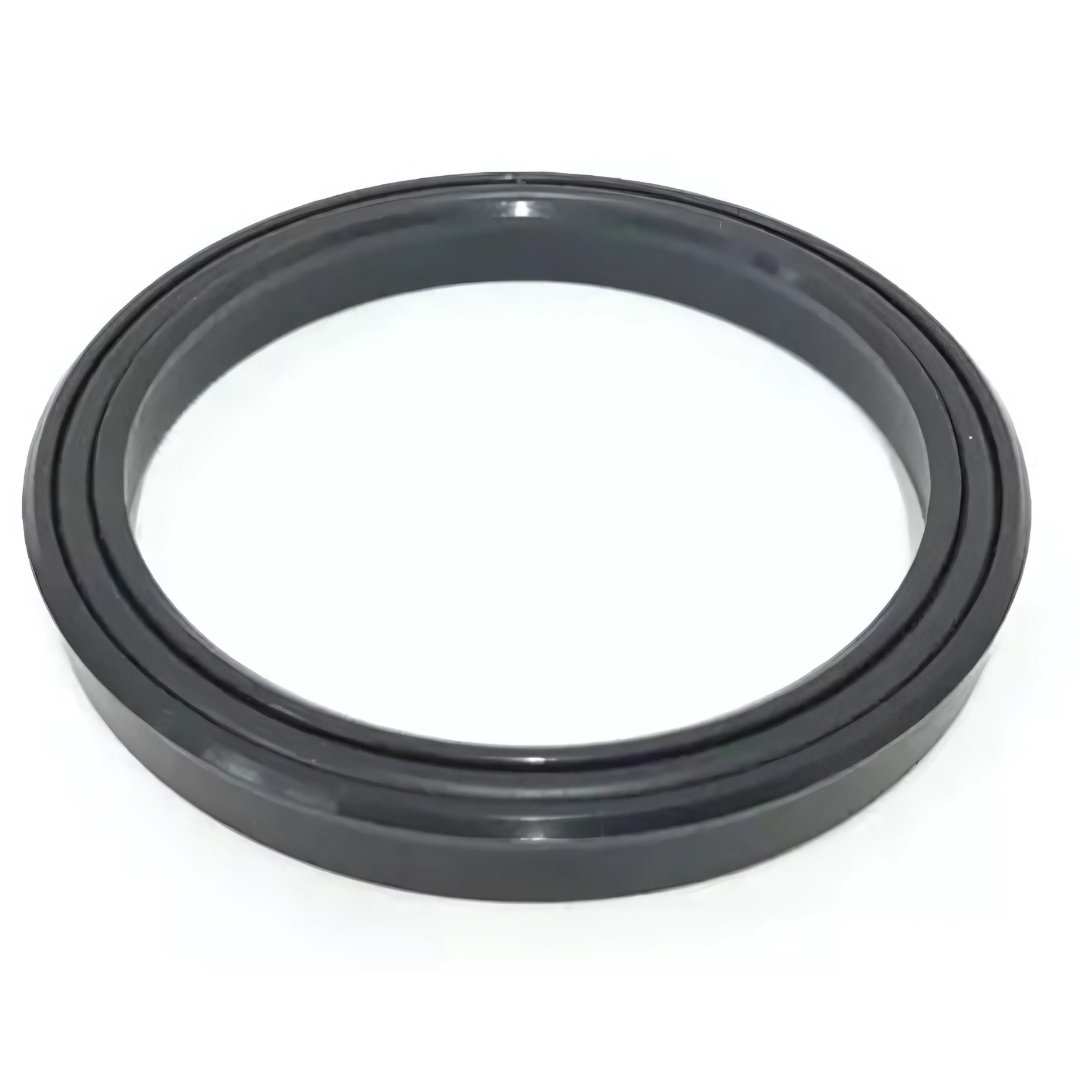

DESCRIÇÃO DO PRODUTO

O CH014 é um vedador combinado. O O-ring garante a pré-carga em condições de baixa pressão ou vácuo. A pressão do sistema é transmitida ao lábio de vedação do anel em U através do O-ring, fazendo com que o anel em U seja carregado conforme o aumento da pressão do sistema.

O efeito de vedação é basicamente independente das variações de temperatura. Quando o anel em U sofre desgaste, o O-ring atua como elemento de compensação, garantindo a continuidade da vedação.

VANTAGENS

• Boa resistência ao desgaste
• Pouco sensível a cargas de vibração e picos de pressão
• Excelente vedação em condições sem carga e em baixas temperaturas
• Indicado para ambientes de trabalho severos
• Fácil instalação

CAMPO DE APLICAÇÃO

O CH014 é utilizado principalmente para vedação de:

• Hastes tipo êmbolo
• Hastes de pistão
• Perfuratrizes pneumáticas
• Cilindros telescópicos
• Prensas de forjamento
• Máquinas móveis e outros equipamentos hidráulicos

PARÂMETROS TÉCNICOS

PRESSÃO: ≤ 32 MPa
(Quando a pressão for superior a 20 MPa, recomenda-se o uso de anel de retenção)

TEMPERATURA: -30°C a +80°C

VELOCIDADE:
Movimento reciprocante ≤ 0,8 m/s

VEDADOR: CH014

FLUIDOS COMPATÍVEIS:
Fluidos à base de petróleo, emulsões e fluidos hidráulicos
(Não recomendado para fluidos biodegradáveis – bio-óleo)

INSTALAÇÃO

Para garantir que o vedador não seja danificado durante a instalação, a montagem deve ser realizada rigorosamente conforme os requisitos técnicos de instalação de vedadores.

MATERIAL

TPU, 95 Shore A
NBR, 70 Shore A
